CD1型钢丝绳电动葫芦是一种轻小型起重设备,它可以安装在单梁起重、桥式起重、门式起重机、悬臂起重机等多种起重机上,稍加改动,还可以做卷扬机,CD1型电动葫芦的起升速度为常速,可以满足一般场合的使用要求,适合于工厂、矿山、港口、仓库、货场、商店等场地使用。
CD1型钢丝绳电动葫芦的组成部件:
钢丝绳电动葫芦组成的部分大致可分为:电机、电器、减速器、控制箱、钢丝绳、锥形电动机、按钮开关。
CD1钢丝绳电动葫芦优势如下:
山东卫旭拥有成熟的锻压、冲压和自动焊接设备。成熟的机加工技术,保障了CD1型钢丝绳电动葫芦的产品质量。本产品采用较大起动力矩锥形转子制动异步电动机,无需外加制动器。
(1)电机负载持续率为25%,电机采用B级或F级绝缘,电机防护等级IP44/IP54,本品采用三级定轴斜齿轮传动结构,齿轮和齿轮轴用经过热处理的合金钢制成。
(2)箱盖由铸铁制成,装配严密,密封良好。采用能在紧急情况下切断主电路,并带有上下行程保护断火限位器的置。确保了电动葫芦的安全运行。
(3)电器元件寿命长,使用更可靠。采用GB1102-74〔6*37+1〕型起重钢丝绳,保证了经久又耐用。并有绳操纵和无绳遥控两种方式。
(4)减速器:是采用三级定轴斜齿轮传动机构,齿轮和齿轮轴均经过热处理的合金钢制成,箱体,箱盖由铸铁制成,装配严密,密封良好。
(5)控制箱:是采用能在紧急情况下切断主电路,并带有一个上下行程保护段火限位器的装置。
(6)钢丝绳:是采用型起重钢丝绳,它保证了经久耐用。
(7)锥形电动机:起升电机采用较大的动力矩锥形转子制动异步电动机,无须外加制动器。
(8)按钮开关:采用手操式,轻巧灵便,分有绳操纵和无绳遥控两种方式。
我公司也可以根据客户提供得样品和设计图纸生产各种非标的产品,以满足客户不同得需求。我们奉行科技是首要生产力的原则并且严格贯彻质量标准,从采购原材料到货物运输整个流程都有严格控制。我们的目标是追求质量的起重葫芦,确保产品的合格精良。
CD1型钢丝绳电动葫芦参数表:
型号 |
0.25TON |
0.5TON |
1TON |
2TON |
3TON |
5TON |
10TON |
起重量 吨 |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
10 |
标准起重高度 米 |
3-9 |
6-12 |
6-30 |
6-30 |
6-30 |
6-30 |
6-30 |
起升速度 米/分 |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
7(7/0.7) |
运行速度米/分 |
20(30) |
||||||
钢丝绳型号 |
6×19-3.6 |
6×37-4.8-180 |
6×37-7.4-180 |
6×37-11-155 |
6×37-13-170 |
6×37-15-200 |
6×37-15-200 |
工字梁轨道型号 |
16-22b |
16-28b |
16-28b |
20a-32c |
20a-32c |
25a-63c |
28a-63c |
环形轨道 小半径 米 |
0.8 |
1.5 |
1.5-4 |
2-4 |
2-4 |
2.5-5 |
3.5-9 |
电压 伏 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
频率 赫兹 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
相数 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |

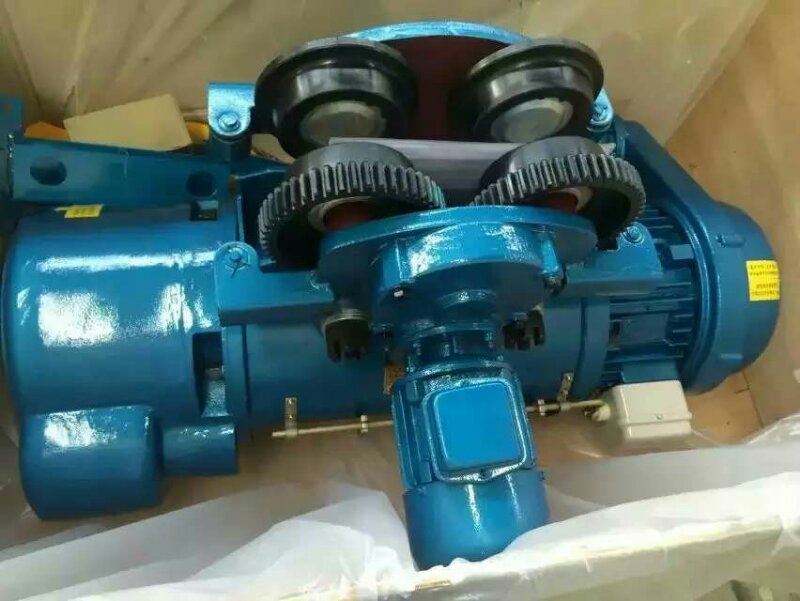

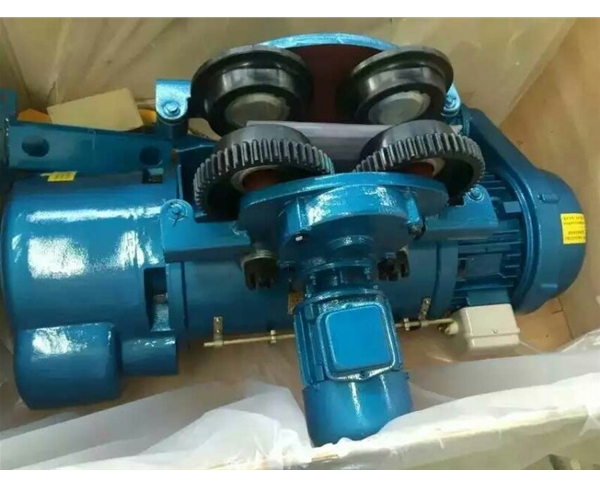

钢丝绳葫芦图片:
