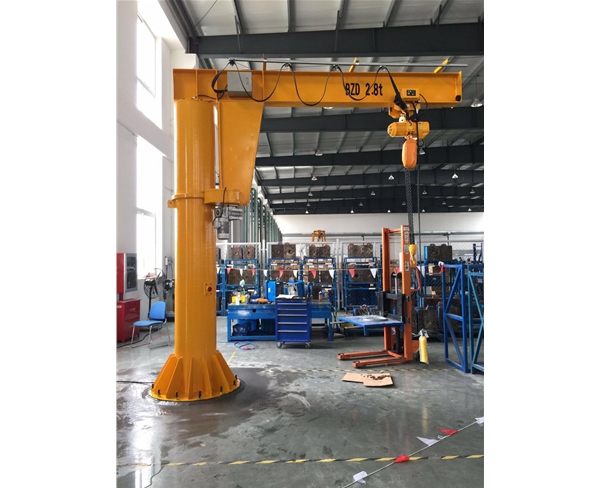

定柱式旋臂起重机是参照德国引进设备研制的新产品，根据用户需要设计的起重设备。具有结构新颖、合理、简单、操作使用方便、回转灵活、作业空间大等优点，是节能的物料吊运装备。可广泛利用于厂矿、车间的生产线、装配线和机床的上下活及仓库、码头等场合的重物吊运。
定柱式旋臂起重机由立柱装置、回转装置、旋臂装置及环链电动葫芦等组成，主要包括 上立柱、下立柱、主梁、主梁拉杆、起升机构（环链电动葫芦）、回转机构、电气系统、爬梯及检修平台。立柱下端固定于混泥土基础上，旋臂回转，可根据用户需求进行回转。回转部分分为手动回转和电动回转。环链电动葫芦安装在旋臂轨道上，用于起吊重物。
定柱式旋臂起重机配合了可靠性高的JPKK型环链电动葫芦尤其适用于短距离，使用频繁，密集性吊运作业，具有、节能、省事、占地面积小，易于操作与维修等特点。环链电动葫芦有起升和在横梁上往返运行的功能，旋臂梁可由回转装置上的的减速机带动滚轮进行回转运动，电器控制箱安装在环链葫芦上。产品参数
| 产品型号 | BZD0.125 | BZD0.25 | BZD0.5 | BZD1 | BZD2 | BZD3 | BZD5 | |||||||||||||||||||||||||||||
| 额定起重量（T） | 0.125 | 0.25 | 0.5 | 1 | 2 | 3 | 5 | |||||||||||||||||||||||||||||
| 起吊高度h（m） | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||||||||||||||||||||||||||||
| 回转半径L（m） |
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
| 工作半径R2（m） | L－200mm | |||||||||||||||||||||||||||||||||||
| 工作半径R1(m) | 1 | 1 | 1 | 1 |
|
1.8 | ||||||||||||||||||||||||||||||
| 提升速度（m/min） | 8/2 | 4/1，10/2.5 | 5/1.25，10/2.5 | 5/1.25, 8/2 | 4/1 | 4 | 8 | |||||||||||||||||||||||||||||
| 水平运行速度（m/min） | 7，14，28 | |||||||||||||||||||||||||||||||||||
| 回转速度（r/min） | 0.8 | |||||||||||||||||||||||||||||||||||
| 回转角度（°） | 任意 | |||||||||||||||||||||||||||||||||||
| 整机高度H（m） |
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
| 电机容量 | 回转电机（kw） | 0.37 | 0.37 |
|
|
|
|
1.1 | ||||||||||||||||||||||||||||
| 起升电机（kw） | 0.2/0.05 | 0.2/0.05，0.5/0.13 | 0.5/0.13，1.0/0.25 | 1.0/0.25,1.5/0.35 | 1.5/0.35 | 2.3 | 2.3 | |||||||||||||||||||||||||||||
| 运行电机（kw） | 0.14 | 0.14 | 0.14 | 0.2 | 0.2 | 0.4 | 0.5 | |||||||||||||||||||||||||||||
